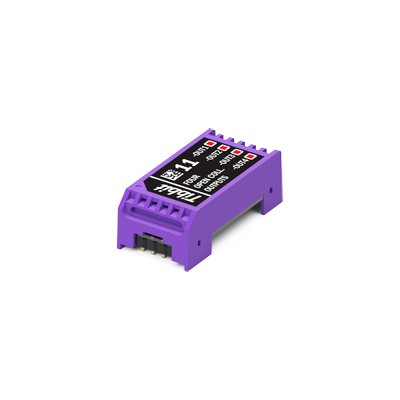

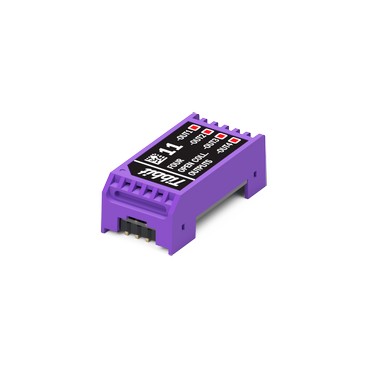

Formă: M1S

Putere:

    5V - Consumă 50mA

Se potriveste cu: # 19, # 20, # 21

Detalii

Tranzistorii sunt evaluați pentru tensiunea maximă de 24V și curentul maxim pe canal de 0,5A. Rețineți că curentul maxim nu trebuie depășit chiar și la tensiuni mai mici. Nu aplicați tensiune negativă!

Pentru a deschide un tranzistor, setați linia de control corespunzătoare LOW. Când nu este conectat, liniile de control sunt implicite la HIGH (și, prin urmare, tranzistorii vor fi închisi).

Combinați acest Tibbit cu dispozitive cu blocuri terminale - # 20 (nouă blocuri terminale) sau # 21 (patru blocuri terminale). Rețineți că # 21 nu furnizează terminal pt GND, iar utilizarea acestui Tibbit necesită GND între exterioar și sistemul dvs. Prin urmare, dacă folosiți Tibbit # 21, va trebui să "furați" GND din altă parte.

O utilizare suplimentară posibilă a acestui Tibbit este de emulare de ceas/date sau cititoare de carduri Wiegand. Dispozitivele noastre programabile (cum ar fi TPP2 și TPP3) au capacitatea unică de a transmite date în format ceas/date sau Wiegand. Acest lucru este realizat prin obiectul ser ce rulează în modul ceas/date sau modul Wiegand. Cititoarele de carduri au, de obicei, ieșiri open-colector, astfel încât acest Tibbit este ideal ca și front-end hardware. Pentru ca acest lucru să funcționeze, Tibbit-ul trebuie să fie conectat la liniile TX și RTS ale UART-ului procesorului (vezi [SER]).

Ca și în cazul mai multor cititori "reali", echipamentul de la capătul receptorului va avea nevoie de rezistențe pullup.

LED-uri

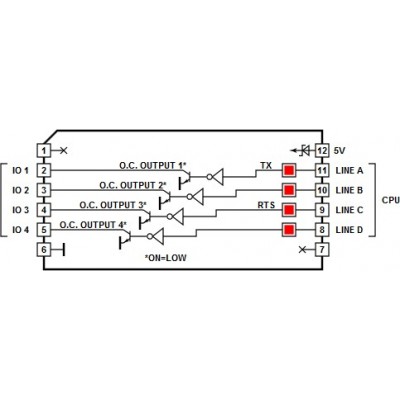

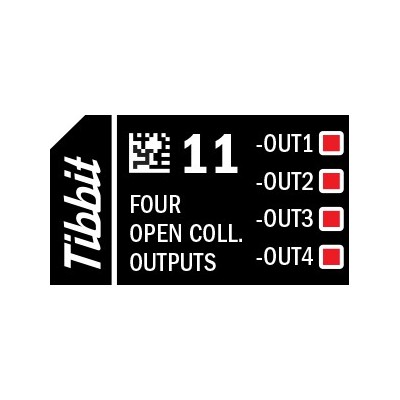

Există patru LED-uri roșii care sunt conectate la cele patru linii de control. Toate LED-urile sunt bufferate (folosind porți logice) și se aprind pentru starea LOW a liniilor de control (adică atunci când tranzistorii sunt în stare deschisă).
