Senzor de temperatura ambientala

Temperatura mediului ambiant.
Detalii


Forma: C1

Putere:

    5V - consuma 2mA

Se potriveste cu: #00_3

Detalii

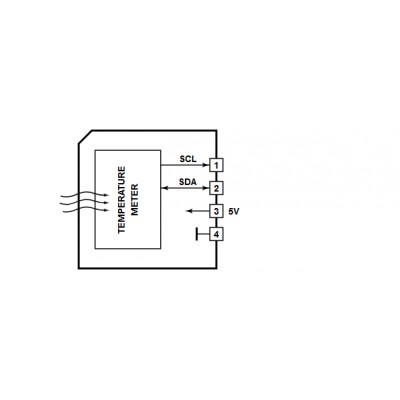

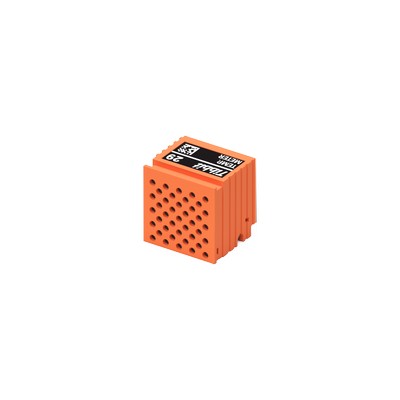

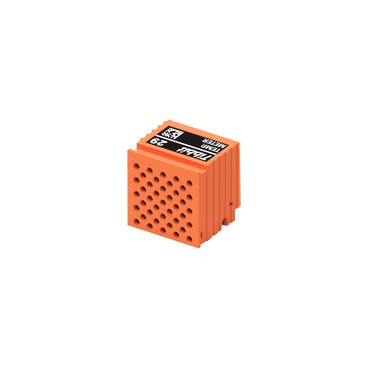

Acest Tibbit se bazeaza pe senzorul de temperatura ambientala MCP9808 IC cu interfata I2C. Senzorul este implementat ca dispozitiv C1 cu fata frontala perforata si un perete din cauciuc care separa senzorul de temperatura de spatiul interior al sistemului TPS. Aceasta se face pentru a minimiza influenta caldurii produse de placa de baza TPS si de Tibbits adiacente.

MCP9808 are rezolutie programabila si poate masura temperatura ambianta în pati de 1/16 grade Celsius. Procesul de conversie este destul de lent la aceasta rezolutie si dureaza ~ 250ms. Proiectul nostru de proba (vezi mai jos) functioneaza cu o precizie de 1/4 grad, care necesita si un timp de conversie relativ scurt de ~ 65ms.

Acest dispozitiv functioneaza cu o precizie tipica de +/- 0,25 deg.C.

Acest dispozitiv C1 necesita instalarea Tibbit #00-3 în mufa Tibbit vecina "M". #00-3 ofera doua linii directe pentru comenzile I2C, precum si tensiunea si puterea de + 5V pentru MCP9808.

Proiect de proba

Utilizarea acestui Tibbit este ilustrata de un proiect de testare Tibbo BASIC. Poti gasi aici: https://github.com/tibbotech/CA-Test-Tibbit-29.
