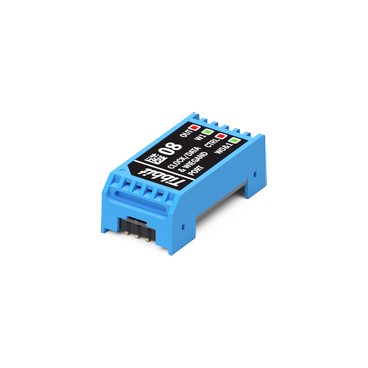

Formă: M1S

Putere:

    5V - Consumă 20mA

Se potriveste cu: # 19, # 20, # 21

Detalii

Dispozitivele noastre programabile (cum ar fi TPP2 și TPP3) au capacitatea unică de a procesa datele introduse de la cititoarele de carduri cu ceas/date sau interfața Wiegand. Acest lucru este realizat prin obiectul ser ce rulează în modul ceas/date sau modul Wiegand. Tibbitul # 08 implementează hardware-ul necesar.

Pentru a putea procesa ieșirea cititorului de carduri, acest Tibbit trebuie conectat la liniile RX și CTS ale UART-ului procesorului (vezi [SER]).

Când conectați un cititor ceas/date, conectați linia ceasului la IO1 și linia de date la IO2. Setați linia CONTROL la LOW - aceasta selectează modul ceas/date pentru hardware-ul Tibbit.

Când conectați un cititor Wiegand, conectați linia W0 la linia IO1, W1 - la IO2. Setați linia CONTROL la HIGH pentru a selecta modul Wiegand.

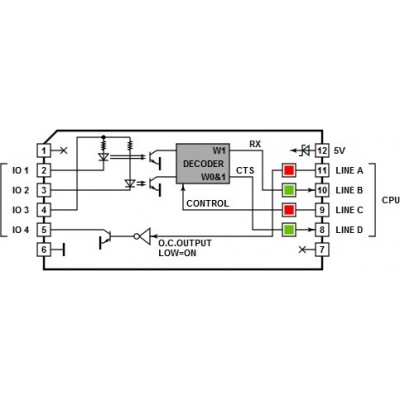

Majoritatea cititoarelor de carduri cu ceas/date și interfețe Wiegand au ieșiri open colector. Aceste ieșiri necesită rezistențe pullup la capătul de recepție. Pe acest Tibbit rolul rezistențelor pullup este jucat de opto-LED-uri și rezistențe conectate în serie. Versiunea originală a acestui Tibbit necesită o putere de 5V pentru a fi conectată la linia IO 3. La noul Tibbit # 08 al reviziei B, linia IO3 este conectată la puterea internă de 5V (diagrama de mai sus arată această modificare în culoarea roșie). Această modificare vă scutește de necesitatea de a furniza alimentare externă pentru pullup. Puteți utiliza chiar și linia IO3 pentru a vă alimenta cititorul (dacă cititorul poate rula pe 5V și sistemul TPS are suficientă energie de rezervă). Dispozitivele Revision B sunt marcate printr-o mică etichetă rotundă cu litera "B". Autocolantul se află pe partea Tibbit.

Tibbit # 08 are o ieșire independentă a open colector controlata prin LINE D. Setați LINE D LOW pentru a deschide tranzistorul. Când nu este conectat, linia este implicită la HIGH (prin urmare, tranzistorul este închis).

Combinați acest dispozitiv Tibbit cu dispozitive cu blocuri terminale - # 20 (nouă blocuri terminale) sau # 21 (patru blocuri terminale). Rețineți că # 21 nu furnizează linia GND, iar utilizarea acestui Tibbit necesită GND între cititor și sistem. Prin urmare, dacă folosiți Tibbit # 21, va trebui să "furați" GND din altă parte.
Verificati Tibbit # 11 (patru ieșiri open colector) dacă doriți să emulați ceasul / datele sau ieșirea cititorului Wiegand (adică doriți să transformați dispozitivul într-un cititor care transmite date).

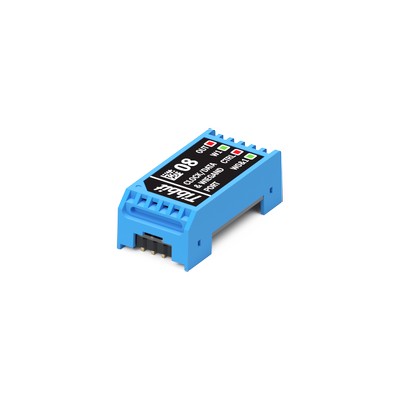

LED-uri

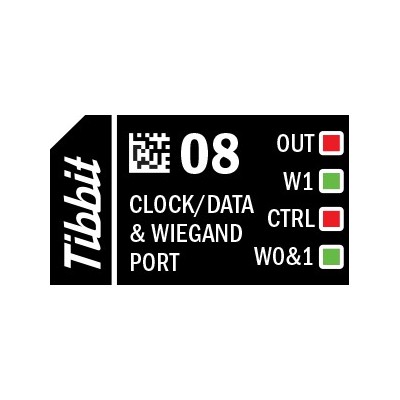

Există patru LED-uri: două roșu și două verde. LED-urile roșii sunt conectate la linia CONTROL și OC. LED-urile verzi sunt conectate la liniile W0 & 1 și W1. Toate LED-urile sunt tamponate (cu porți logice) și se aprind pentru starea LOW a liniilor de control.
