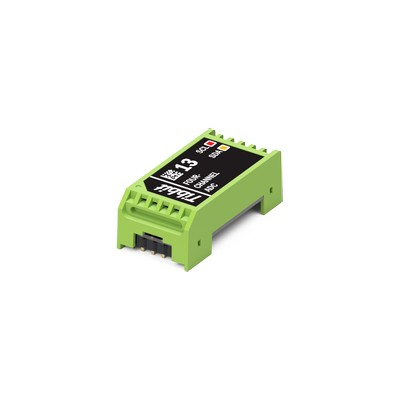

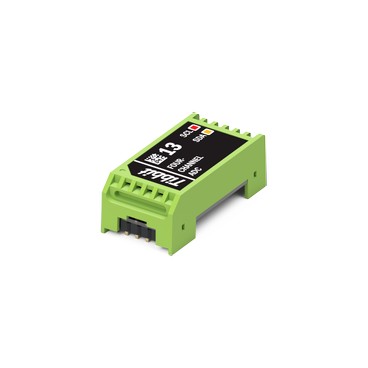

ADC cu patru canale

Adaptor cu patru canale in gama de -10V ~ +10V.
Detalii

Forma: M1S

Putere:

    5V - consuma 66mA
    + 15V - consuma 9mA
    -15V - Consuma 4mA
Se potriveste cu: #19, #20, #21

Detalii

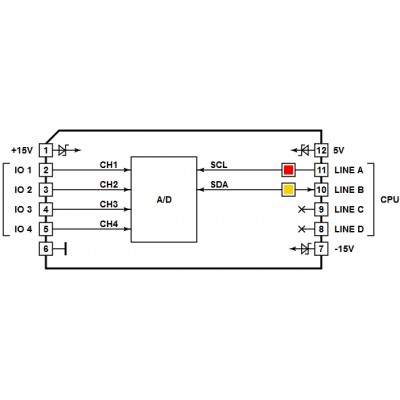

Acest ADC Tibbit se bazeaza pe ADC pe 12 biti LTC2309 cu interfata I2C. Numai patru canale ale acestui ADC sunt utilizate de Tibbit. Partea analogica a modulului va permite sa masurati semnalele din gama -10V pâna la + 10V. Toate masuratorile sunt relative la masa sistemului.

Retineti ca de fiecare data când cititi datele din IC LCD2309 obtineti, de fapt, rezultatul conversiei anterioare. Aceasta poate sa nu fie o problema atunci când executati o bucla de conversie pentru un singur canal ADC. Va trebui sa ignorati primul rezultat în aceste cazuri:

    Ignorati primul rezultat ADC dupa schimbarea canalului. Numai a doua masuratoare va va oferi datele de conversie pentru canalul nou selectat.
    Faceti conversia de doua ori si eliminati primul rezultat când efectuati masuratori sporadice. În acest fel veti obtine datele "actuale".

LTC2309 ADC IC are o rezolutie pe 12 biti. Tibbit #13 are rezolutia efectiva de aproximativ 9 ~ 10 biti. Aceasta reducere este cauzata de zgomotul sistemului si de alti factori care afecteaza calitatea masuratorilor.

Combinati acest Tibbit cu #20 (noua blocuri terminale) sau #19 (conector DB9M). Nu este o varianta uzuala, dar este posibil sa se foloseasca DB9 pentru conectarea la intrarile ADC. Se poate folosi si Tibbit #21 (patru blocuri terminale), dar va trebui sa conectati GND în alta parte, deoarece #21 nu are terminal pt GND, iar ADC masoara tensiunile de intrare în raport cu GND.

LED-uri

Exista un LED rosu si un LED galben. LED-ul rosu este conectat la linia SCL a interfetei I2C, LED galben - la linia SDA.

Proiect de proba

Utilizarea acestui Tibbit este ilustrata de un proiect de testare Tibbo BASIC. Poti gasi aici: https://github.com/tibbotech/CA-Test-Tibbits-13-14.
