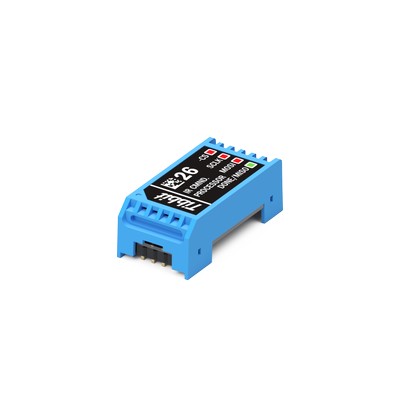

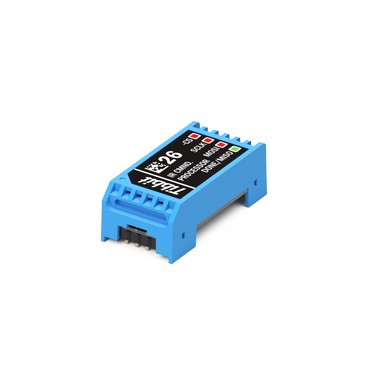

Procesor de cod IR

Înregistreaza si reda comenzile (codurile) infrarosu ale telecomenzilor IR conventionale.
Detalii:

Forma: M1S

Putere:

    5V - Consuma 100mA

Se potriveste cu: #19, #20, #21, #27

Detalii

Procesorul de comenzi IR înregistreaza si reda comenzile infrarotii ale telecomenzilor IR conventionale. Acest Tibbit utilizeaza un circuit bazat pe FPGA pentru captarea si reproducerea semnalelor IR, asigurând astfel o precizie ridicata a sincronizarii si un bruiaj de semnal scazut. Tibbit #26 se bazeaza pe FPGA iCE5LP1K-SWG36 de la Lattice Semiconductor.

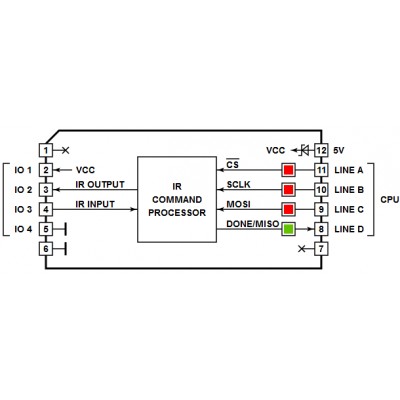

Tibbitul este controlat printr-o interfata standard SPI cu CS, SCLK, MOSI si MISO. Exista doua caracteristici non-standard construite pe interfata SPI:

    Liniile CS si SCLK sunt utilizate pentru a produce un impuls de resetare pentru FPGA IC.
    Linia MISO se dubleaza si ca linie de status (DONE).

Ambele functii non-standard sunt descrise în Resetarea si initializarea FPGA.

Un receptor IR si un emitator adecvat trebuie conectate la acest Tibbit. În mod normal, ati asocia acest Tibbit cu #20 sau #21, apoi atasati receptorul IR si emitatorul folosind fire. Tibbit #26 poate functiona cu o mare varietate de receptoare IR si transmitatoare. Am furnizat câteva exemple de front-end IR, dar spectrul de receptoare si transmitatoare care vor functiona cu acest Tibbit este mult mai larg decât ceea ce este documentat aici.

Retineti ca nu este nevoie sa aveti la iesirea IR o rezistenta limitatoare de curent. Aceasta este o iesire regulata de curent care limiteaza intern curentul de iesire la 500mA.

LED-uri

Exista trei LED-uri rosii si un LED verde. Aceste patru LED-uri sunt conectate la patru linii de interfata ale Tibbit. LED-urile se aprind pentru starea LOW a liniilor de interfata. LED-urile rosii sunt conectate la liniile CS, SCLK si MOSI. LED-ul verde este conectat la linia DONE / MISO.

Proiect de proba

Utilizarea acestui Tibbit este ilustrata de un proiect de testare Tibbo BASIC. Poti gasi aici: https://github.com/tibbotech/CA-Test-Tibbit-26.

Informatii suplimentare

Teoria functionarii

Resetarea si initializarea FPGA

Operatiunile de citire si scriere SPI

Registrele

Exemple de cablare pentru receptoare IR & emitatoare
