Forma: M1S

Putere:

    5V - consuma 230mA
    + 15V - Ofera 15mA
    -15V - Ofera 15mA

Se potriveste cu: #19, #20, #31, #37

Detalii

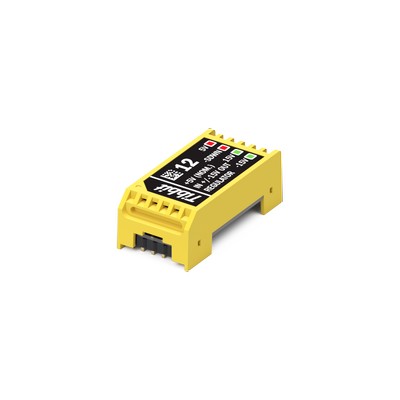

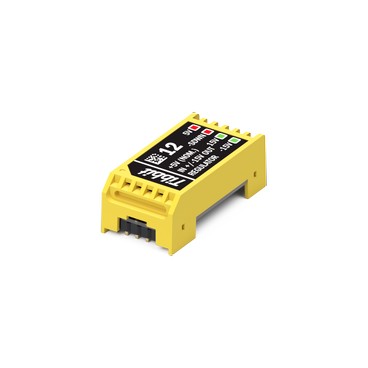

Acest Tibbit este capabil sa genereze pâna la 15mA pentru + 15V si 15mA pentru -15V din sursa principala de alimentare de 5V. Acest Tibbit, prin urmare, nu se bazeaza pe alimentarea exterioara, ci genereaza în schimb +/- 15 V din tensiunea interna a TPS. Diagrama din <a href="http://docs.tibbo.com/phm/tibbit_power_arrangement.htm">Tibbit Power Lines</a> arata Tibbit #12 si conexiunile de alimentare cu alte Tibbits. Multiple Tibbits #12 pot fi folosite pentru a mari curentul +/- 15V disponibil.

Modulul este necesar pentru func?ionarea corecta a Tibbits #13 (ADC) si #14 (DAC).

Acest Tibbit are un consum de putere de baza de 230 mA. Fiecare mA aditional de curent consumat la iesirile de + 15V si -15V are ca rezultat o incarcare suplimentara de 4.5mA pe intrarea 5V. Acest raport de 4,5 se explica prin diferen?a tripla dintre tensiunile de intrare (5V) si cele de iesire (15V), precum si pierderile de conversie a puterii asociate.

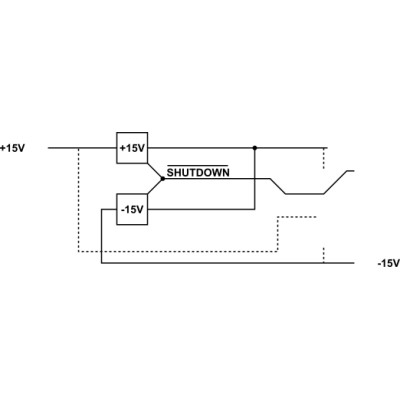

Modulul are o linie dedicata de închidere (-SDWN). Trageti linia in LOW pentru a dezactiva acest Tibbit.

LED-uri:

Exista doua LED-uri rosii si doua verzi. Primul LED rosu este conectat la intrarea + 5V. Al doilea LED rosu este conectat la linia -SHUTDOWN si se aprinde atunci când linia este LOW (adica atunci când modulul se afla în oprire). LED-urile verzi sunt indicatoare de alimentare de + 15V si -15V.
