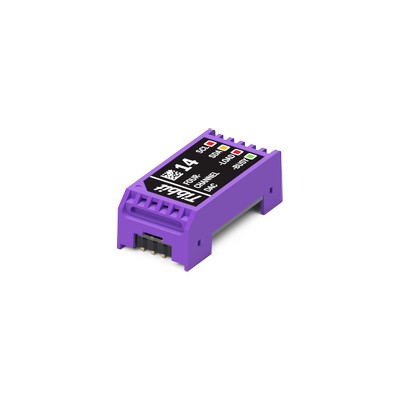

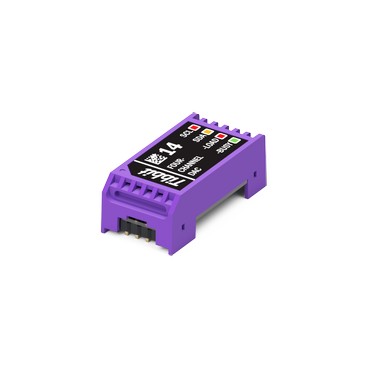

DAC cu patru canale


Patru canale DAC cu domeniul -10V ~ + 10V.
Detalii:

Forma: M1S

Putere:

    5V - Consuma 56mA
    + 15V - Consuma 4mA
    -15V - Consuma 4mA

Se potriveste cu: #19, #20, #21

Detalii

Acest DAC Tibbit se bazeaza pe DAC pe 12 bi?i MCP4728 cu interfa?a I2C. Toate cele patru canale ale acestui DAC sunt utilizate de Tibbit. Iesirea analogica a modulului va permite sa generati semnale în domeniul -10V pâna la +10V (relativ la masa sistemului).

MCP4728 DAC IC are o rezolu?ie pe 12 bi?i. Tibbit #14 are rezolu?ia efectiva de aproximativ 9 ~ 10 bi?i. Aceasta reducere este cauzata de zgomotul sistemului ?i de al?i factori care afecteaza calitatea masuratorilor.

Combinati acest Tibbit cu #20 (noua blocuri terminale) sau #19 (conector DB9M). Nu este o varianta uzuala, dar este posibil sa se foloseasca DB9 pentru conectarea la iesirile DAC. Se poate folosi si Tibbit #21 (patru blocuri terminale), dar va trebui sa conectati GND în alta parte, deoarece #21 nu are terminal pt GND, iar DAC genereaza tensiunile de iesire în raport cu GND.

LED-uri

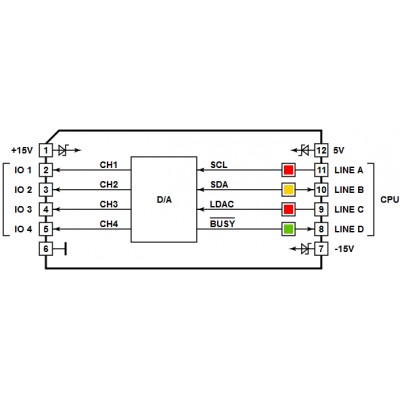

Exista doua LED-uri ro?ii, unul galben ?i unul verde. LED-urile ro?ii sunt conectate la liniile SCL ?i LDAC, LED-ul galben - la linia SDA ?i LED-ul verde - la linia -BUSY.

Proiect de proba

Utilizarea acestui Tibbit este ilustrata de un proiect de testare Tibbo BASIC. Po?i gasi aici: https://github.com/tibbotech/CA-Test-Tibbits-13-14.
