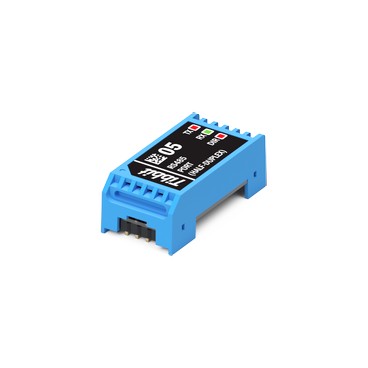

Formă: M1S

Putere:

    5V - consumă 15mA

Mates cu: # 19, # 20, # 21

Detalii

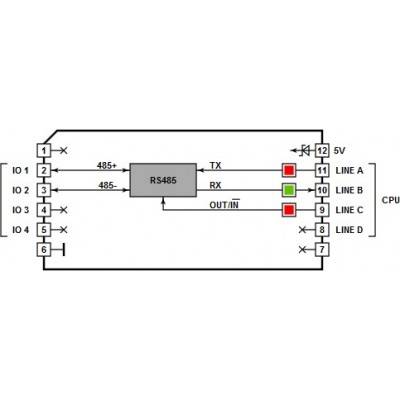

Acest port are numai perechi de semnale +/- RX și +/- TX. Dacă lucrați în modul semi-duplex, conectați + RX la + TX și -RX la -TX. Acest lucru va permite sistemului dvs. să comunice pe o pereche de fire răsucite. Controlul direcției se face prin linia RTS - linia trebuie să fie LOW pentru introducerea datelor și HIGH pentru ieșire. Păstrați perechile RX și TX separate pentru modul full duplex și setați linia RTS HIGH pentru a păstra TX-ul activat în orice moment.

Pentru aplicațiile "normale" RS485, acest Tibbit trebuie conectat la liniile TX și RX ale UART-ului procesorului (vezi [SER]).

Combinați acest dispozitiv Tibbit cu dispozitive cu blocuri terminale - # 20 (nouă blocuri terminale) sau # 21 (patru blocuri terminale).

Versiunea originală a acestui Tibbit nu a făcut uz de IO3 și IO4. Revizia B a dispozitivului oferă acum 5V pe IO3 și GND pe IO4.

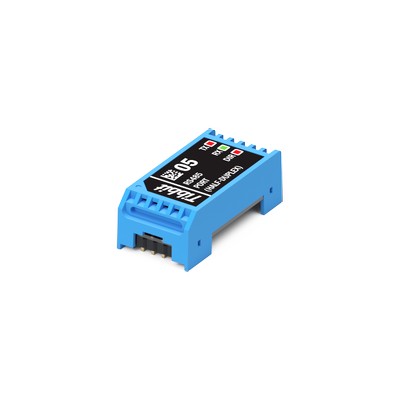

LED-uri

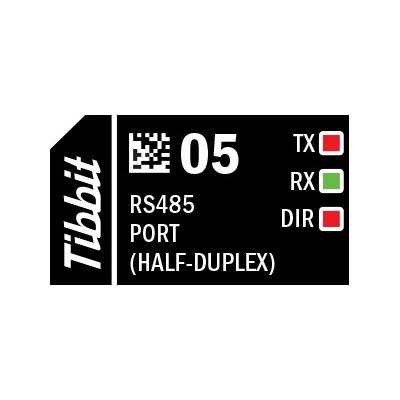

Există trei LED-uri: două roșii și unul verde. LED-urile roșii sunt conectate la liniile TX și OUT / -IN. LED-ul verde este pentru intrarea RX. Toate LED-urile sunt buferate (cu porți logice) și se aprind pentru starea LOW a liniilor de control. Dispozitivele Revision B sunt marcate printr-o mică etichetă rotundă cu litera "B". Autocolantul se află pe partea Tibbit.
