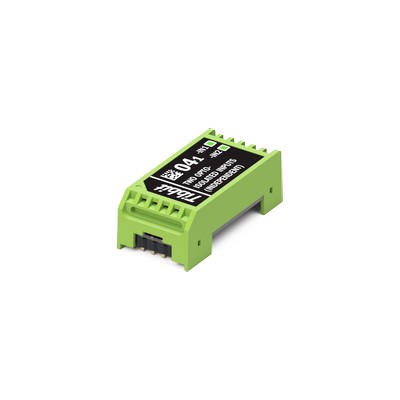

Function: Two optically isolated inputs with independent terminals. Inputs are fully isolated from system ground.

Form factor: M1S

Category: Input moduleFormă: M1S

Putere:

     5V - consumă 30mA

Mates cu: # 19, # 20, # 21

Detalii

Dacă nu se adaugă un rezistor extern, aceste intrări se activează la circa 2V. Curentul înainte nu trebuie să depășească 10mA, iar acest lucru acoperă tensiunea maximă de intrare la aproximativ 5V. Adăugați rezistențe externe dacă trebuie să aplicați o tensiune de intrare mai mare.

Combinați acest dispozitiv Tibbit cu dispozitive cu blocuri terminale - # 20 (nouă blocuri terminale) sau # 21 (patru blocuri terminale).

LED-uri

Există două LED-uri verzi care sunt conectate la două linii de comandă. LED-urile luminează pentru starea LOW a liniilor de control (adică atunci când curentul trece prin diodele opto-cupelor).

Special needs: ---

Power requirements: 5V/30mA

Mates with: #19, #20, #21




Details

If no external resistor is added these inputs activate at about 2V. Forward current should not exceed 10mA, and this caps the maximum input voltage at around 5V. Add external resistors if you need to apply higher input voltage.

Combine this Tibbit with terminal block devices -- #20 (nine terminal blocks) or #21 (four terminal blocks).

LEDs

There are two green LEDs which are connected to two control lines. LEDs light up for the LOW state of control lines (i.e. when current passes through the diodes of the opto-couples).
