Formă: M1S

Putere:

    5V - Consumă 20mA

Se potriveste cu: # 19, # 20, # 21

Detalii

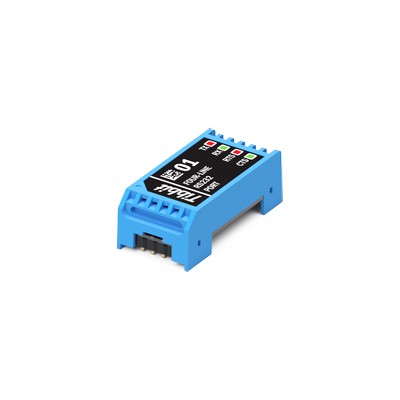

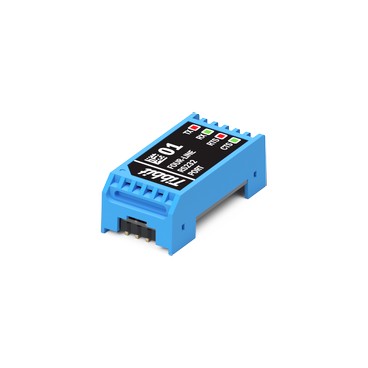

Acesta este un port RS232 standard "simplu". Acest Tibbit se bazează pe un transceiver generic RS232 (utilizăm Zywyn ZT232F).

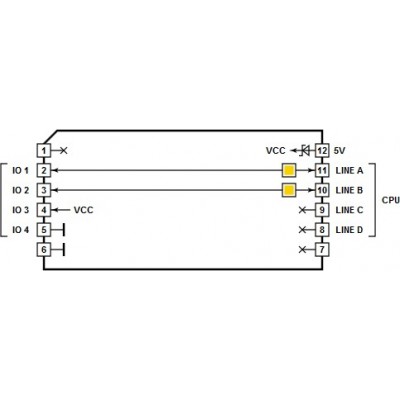

Pentru aplicațiile "normale" RS232, acest Tibbit trebuie conectat la liniile TX și RX ale UART-ului procesorului (vezi [SER]). Planificați să utilizați și controlul fluxului RTS / CTS? Trebuie să fie disponibilă și o linie de întrerupere (vezi [INT]).

Combinarea acestui Tibbit cu dispozitivul "C" # 19 (conector DB9M) va crea un port serial cu asignarea PIN-ului standard pe DB9M:
# 1 Nici o conexiune
# 2 RX (intrare)
# 3 TX (ieșire)
# 4 Nici o conexiune
# 5 sol
# 6 Nici o conexiune
# 7 RTS (ieșire)
# 8 CTS (intrare)
# 9 Nici o conexiune

Puteți, de asemenea, să combinați tibitul RS232 cu # 20 (9 blocuri de terminale). Folosirea # 21 (patru blocuri de terminale) este de asemenea posibilă dacă puteți fura terenul în altă parte (# 21 nu are propria linie de bază).

LED-uri

Există patru LED-uri: două roșu și două verzi. LED-urile roșii sunt conectate la liniile TX și RTS. Cele verzi sunt pentru RX și CTS. Toate LED-urile sunt buferate (cu porți logice) și se aprind pentru starea LOW a liniilor de control.
