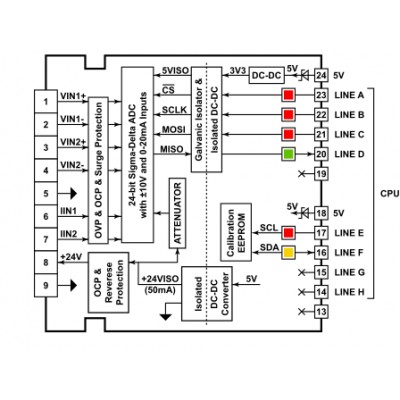

Acest Tibbit este un convertor analog-digital (ADC) Sigma-Delta (Σ-Δ) izolat pe 24 de biți ±10V și 4–20mA, cu o ieșire izolată de 24VDC. Oferă două canale diferențiale de ±10V sau patru canale single-end de 0–10V, precum și două canale single-end de absorbție a curentului. Toate liniile dispun de protecție la supratensiune (OVP), protecție la supracurent (OCP) și tranzitorii de descărcare electrostatică (ESD). Cipul ADC integrat oferă rate de eșantionare cuprinse între 1,25 SPS și 31,25 kSPS.

Tibbit #61-1 dispune, de asemenea, de o ieșire de 24 V CC cu limitare de curent, protecție la scurtcircuit și tensiune inversă/curent, care poate alimenta câțiva senzori pe teren, eliminând necesitatea unor blocuri de alimentare costisitoare. Aceste caracteristici fac ca acest Tibbit să fie ideal pentru aplicații industriale de control al senzorilor și proceselor. Dacă nu aveți nevoie de o ieșire de 24 V CC, luați în considerare utilizarea Tibbit #61-2.

Biblioteca care controlează acest Tibbit gestionează toate calculele și corecțiile de conversie fără a necesita nicio integrare a MCU în Tibbit. Este inclusă o memorie EEPROM integrată pentru a stoca coeficienții de calibrare, care sunt determinați din fabrică și nu pot fi modificați de utilizator. Această memorie EEPROM este protejată la scriere. Tibbit se interfațează cu procesorul gazdă al Tibbo Project PCB (TPP) printr-un port SPI izolat galvanic și citește parametrii de calibrare printr-o interfață I2C pentru a compensa neliniaritatea sau decalajul cipului ADC.

Tibbit #61-1 funcționează folosind doar o sursă principală de alimentare de 5V. Pentru a accepta intrări mai mari de 5V, cipul ADC intern funcționează pe o singură sursă, în timp ce convertoarele DC-DC interne generează șinele de tensiune necesare funcționării. Prin urmare, nu este nevoie de o alimentare externă cu două șine (Tibbit #12).

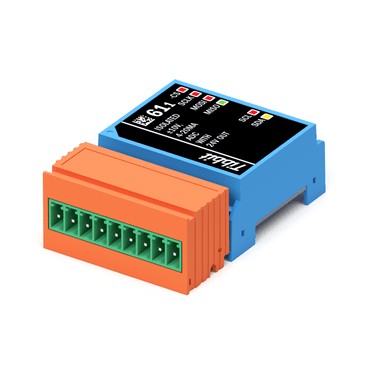

Acest Tibbit este un Tibbit hibrid H2T care încorporează un bloc de terminale cu 9 pini. Prin urmare, nu se conectează cu niciun alt Tibbit. Partea frontală analogică a Tibbit este complet izolată de interfața digitală, iar masa izolată este expusă la pinul 5 al blocului de terminale. Recomandăm să nu conectați această linie la masa TPS pentru a menține izolația și a asigura precizia Tibbit-ului.

LED-uri

Liniile de control A~F sunt fiecare echipate cu câte un LED. Toate liniile au LED-uri roșii, cu excepția liniilor MISO și SDA. Linia MISO este echipată cu un LED verde, în timp ce linia SDA are un LED galben. Un LED se va aprinde atunci când starea liniei corespunzătoare este LOW (scăzută).

Suport pentru bibliotecă

Tibbit #61-1 este suportat de o bibliotecă Tibbo BASIC , care se ocupă de calcule și conversii pentru dvs. În plus, Tibbit #61-2 este complet suportat în AppBlocks , configuratorul nostru hardware și platforma de dezvoltare în browser, fără cod, bazat pe diagrame logice.

De asemenea, puteți consulta proiectul exemplu al Tibbit #61 pentru asistență privind integrarea.

Linii de control

Acest Tibbit are șase linii de control:
