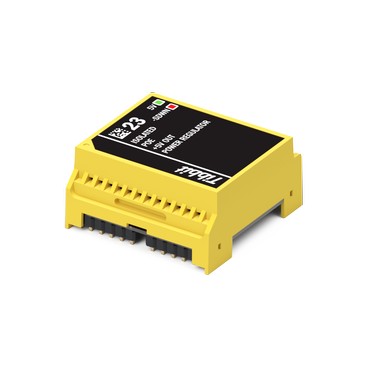

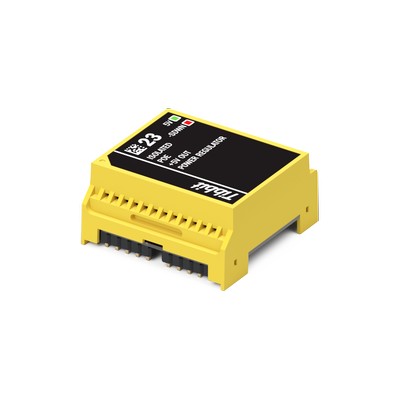

Sursa izolata de alimentare PoE, iesire de 5V

Sursa izolata de alimentare PoE cu iesire de 5V, control de oprire. De asemenea, poate fi folosita ca sursa generica izolata de alimentare cu intrare de 35-60V.
Detalii

Forma: M2T

Putere:

    5V - Ofera 1300mA

Se potriveste cu: #19, #20, #37

Detalii

Acest Tibbit este capabil sa genereze curent de pâna la 1,3A la 5V din sursa externa de alimentare PoE. Urmatorul tabel descrie temperatura maxima ambianta la un curent de iesire dat:
Curent de iesire | Ambient T
pâna la 1.3A | pâna la 50C
pâna la 1.0A | pâna la 60C
pâna la 0.5A | pâna la 80 ° C

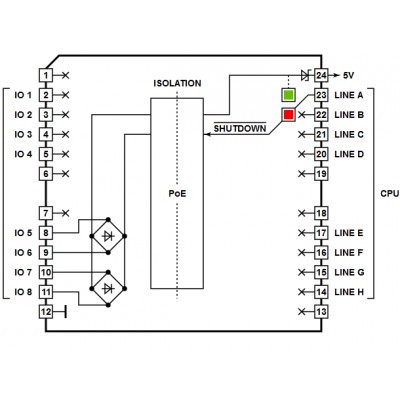

Ca dispozitiv PoE, acest Tibbit trebuie instalat în soclul PoE. Pe placa TPP2 Tibbit #23 va ocupa soclul S9 si S11. Pe placa TPP3 acest Tibbit va ocupa soclul S25 si S27. Pentru a conecta Tibbit-ul la liniile Ethernet, cei patru jumperi situati lânga mufa RJ45 trebuie sa fie în pozitia "PoE (1-2)".

Tibbit-ul #23 poate fi, de asemenea, utilizat ca o sursa de energie izolata. Intervalul de intrare 35-60V îl face ideal pentru aplicatiile care se bazeaza pe alimentare de 48V. În cazul utilizarii non-PoE, se aplica o alimentare externa (în orice polaritate) prin perechile de linii IO5/IO6 sau IO7/IO8.

Modulul are o linie dedicata de închidere (-SDWN). Trageti linia in LOW pentru a dezactiva acest Tibbit.

LED-uri

Exista un LED verde si un LED rosu. LED-ul verde este conectat la iesirea + 5V si se aprinde atunci când tensiunea este prezenta pe aceasta linie. Luminozitatea acestui LED variaza în functie de curentul de sarcina. LED-ul rotu este conectat la linia -SHUTDOWN si se aprinde atunci când linia este LOW (adica atunci când sursa de alimentare este în timpul opririi).
