Size 2 Tibbo Project PCB este perfect pentru sisteme cu un număr mediu de linii I/O. Deoarece placa poate controla un ecran TFT și o tastatura, este potrivita pentru aplicații care necesită o interfață om - mașină (HMI).

Acest produs poate fi folosit ca o placă individuala sau asamblata în Size 2 Tibbo Project Box. Pentru aplicații HMI , placa poate fi asamblata în cutia TPB2L, care dispune de un LCD de 320x240 TFT și o tastatura cu 4 butone.

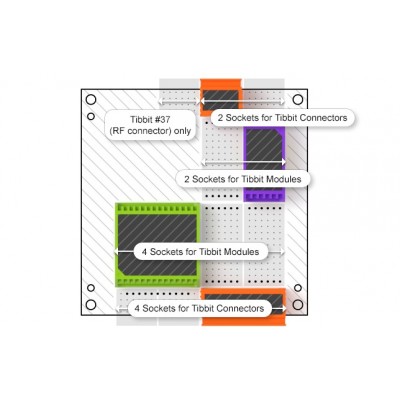

Oferind 3 zone pentru un numar de 6 conectori " M " și 6 conectori " C ", TPP2 poate implementa configurații cu până la patru porturi seriale, până la 12 relee , sau până la 24 intrari izolate, PWM și ieșiri open-colector .

TPP2 este perfect pentru colectare de date și proiecte AutoID in fabrici , magazine , centre de date , hoteluri si aplicatii casnice . Placa contine destui conectori ''C'' pentru a găzdui simultan temperatura , umiditatea , presiunea , lumina ambientală , și senzorii de șoc . Folosind module externe adecvate, placa poate controla chiar si dispozitive IR (infrarosu) prin emularea telecomenzilor standard IR

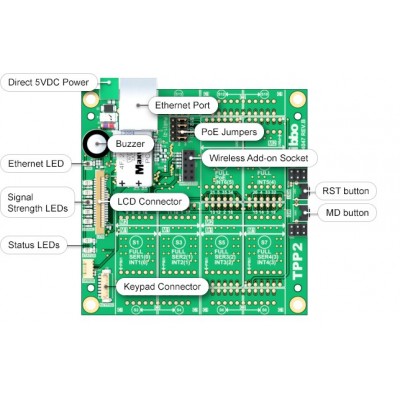

Specificatii :
    Bazat pe un IC de inalta performanta T1000 (88MHz) cu port Ethernet 10/100BaseT auto-MDIX.

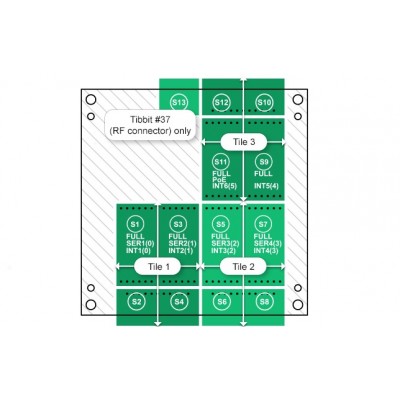

    3 zone ( 6 x " M " + 6 x " C ", 24 linii de control ) :
        Patru conectori ''M'' cu UART :
       > Baudrates of up to 921,600bps;
       > None/even/odd/mark/space parity modes;
       > 7/8 bits/character modes;
       > Full-duplex mode with optional flow control;
       > Half-duplex mode with direction control;
       > Encoding and decoding of Wiegand and clock/data streams.
        Șase conectori ''M'' cu întrerupere ;
        Un conector ''M'' cu PoE .
    Interfata WI-FI optional ( necesita modul GA1000 add-on ) .
    Conectori pentru TFT LCD opțional și tastatura cu 4 butoane .
    1.024 KB de memorie flash pentru firmware , aplicatii și date .
    EEPROM 2KB pentru stocarea de date .
    RTC cu supercapacitor.
    Opt LED-uri :
        LED-uri de stare verde și roșu ;
        LED-uri link-ul Ethernet galbene ;
        Cinci LED-uri albastre ( poate fi folosit pentru indicatia WI-FI a puterii ) .
    Onboard buzzer.
    Bucla PLL controlata hardware si software .
    Circuit de reset sigur.
    Putere : 250mA @ 5V (100BaseT mode, PLL on, all LEDs off) .
    Dimensiuni: 94x94mm .
    Firmware-ul este upgradabil prin portul serial sau retea.
