Performantele Generatiei Gen2.

TPP2 (G2) este un upgrade de înalta performanta la placa originala TPP2. Iata o lista de îmbunatatiri importante:

• Arhitectura pe 32 de biti (fata de arhitectura pe 16 biti a TPP2).

• performanta de 5 pâna la 80 de ori mai buna, în functie de calcule si de tipurile de variabile.

• manipulare GPIO de 7 ori mai rapida.

• SRAM de 3 ori mai mare disponibil (66KB vs. 22KB).

• grafica de 1.5-3.0 ori mai rapida.

• memorie flash de 2 ori mai mare (1MB pentru TiOS / cod + 1MB pentru sistemul de fisiere vs. 1MB total pentru TiOS, cod si sistem de fisiere).

• Consum de energie de 2,2 ori mai mic (100mA fata de 220mA).



Introducere

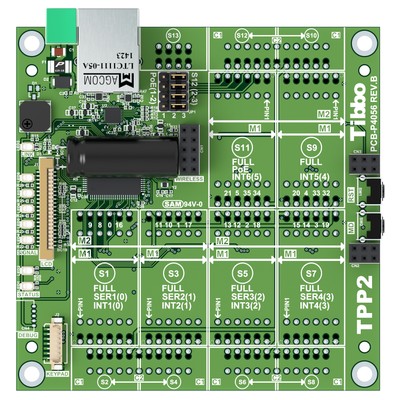

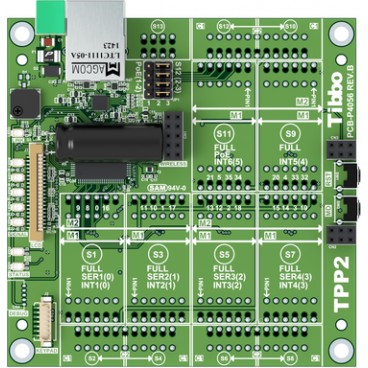

Size2 Tibbo Project PCB (TPP2), Gen 2 ruleaza Tibbo OS si este programabil în Tibbo BASIC si Tibbo C.

TPP2 (G2) este perfect pentru sistemele cu un numar mediu de linii I/O. Placa poate controla optional un afisaj TFT si o tastatura, deci este potrivit pentru aplicatii care necesita o interfata om-masina (HMI).

Acest produs poate fi utilizat ca o placa de baza sau asamblat într-o cutie Size2 Tibbo Project Box. Pentru aplicatiile HMI, placa poate fi asamblata în cutia TPB2L, care are un LCD TFT de 320x240 si o tastatura cu senzor cu 4 butoane.

Dispunând de 3 zone pentru 6 socluri "M" si 6 "C", TPP2 (G2) poate implementa configuratii cu pâna la patru porturi seriale simple, pâna la 12 relee sau pâna la 24 opto-intrari, PWM sau iesiri open-colector.

TPP2 (G2) este perfect pentru colectarea de date si proiectele AutoID, precum si pentru aplicatiile din fabrica, magazin, centru de date, hotel si automatizare. Placa contine suficienti conectori "C" pentru a masura simultan temperatura, umiditatea, presiunea, lumina ambientala si senzorii de soc. Utilizând Tibbits adecvat, placa poate controla chiar si dispozitivele IR vechi prin emularea telecomenzilor traditionale IR.

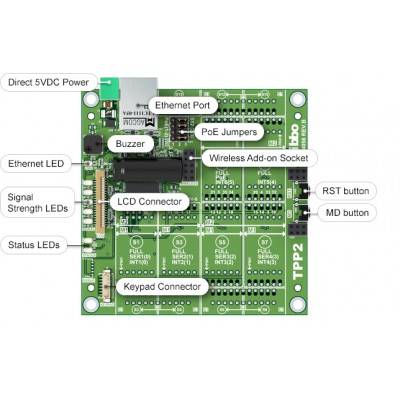

Caracteristici hardware

• Procesor rapid pe 32 de biti, îmbunatatire a performantei de 5-80 ori fata de placa originala TPP2.

• port Ethernet 10 / 100BaseT auto-MDIX.

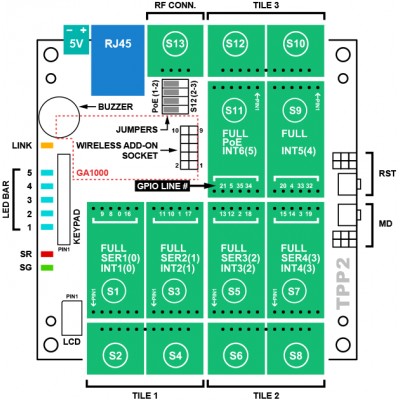

• 3 zone (socluri: 6 x "M" + 6 x "C", 24 linii de control):

 - Patru socluri "M" cu capacitate UART:

    > Baudrate de pâna la 460,800 bps;

    > Moduri de paritate fara / par / impare / marcaj / spatiu;

    > Moduri de 7/8 biti / caractere (modul pe 7 biti nu poate fi utilizat în combinatie cu paritatea = Niciuna);

    > Modul complet duplex cu control optional al debitului;

    > Modul semi-duplex cu control al directiei;

    > Codificarea si decodarea fluxurilor Wiegand si clock/data.

 - Sase socluri "M" cu intreruperi;

 - Un soclu "M" cu capacitate PoE.

• Interfata Wi-Fi optionala (necesita modulul add-on GA1000).

• Interfata GPRS optionala (necesita Tibbit #47).

• Conectori pentru TFT LCD optional si tastatura cu senzor cu 4 butoane pe TPB2L.

• Buzzer.

• RTC cu supercapacitor de rezerva.

• 2048KB de memorie flash:

 - 1048KB pentru TiOS si cod de aplicatie;

 - disc de 1048KB cu sistem de fisiere tolerant la erori.

• EEPROM de 2KB pentru stocarea datelor.

• Opt LED-uri:

 - LED-uri de stare verde si rosu;

 - LED de culoare galbena pt Ethernet;

 - Cinci LED-uri albastre (pot fi folosite pentru indicarea puterii semnalului Wi-Fi sau pentru orice alt scop).

• Circuitul de resetare de pornire.

• Consum: 100mA @ 5V (100BaseT, PLL activ, toate LED-urile oprite).

• Dimensiuni (LxW): 94x94mm.

• Interval de temperatura de functionare: -40 ~ + 70C.

• Firmware-ul si aplicatia TIBBO BASIC / C pot fi actualizate prin portul serial sau prin retea (inclusiv uploadul firmware-ului "cold upgrade" prin retea).

• Aplicatia Tibbo BASIC / C poate fi depanata prin retea si nu este necesar un hardware suplimentar de depanare, cum ar fi un emulator în circuit.

Caracteristici de programare

• Tipuri de variabile: Byte, char, integer (word), short, dword, long, string real, plus matrice si structuri definite de utilizator.

• Grupuri de functii: functii de sir (27 în total!), Functii de conversie data / ora (8), functii de calcul pentru criptare / hash (AES128, RC4, MD5, SHA-1) si multe altele.

• Obiectele platformei:

 - LCD - controleaza afisajul LCD TFT (optional, conectat extern);

 - Kp - se ocupa de tastatura cu patru butoane (optional, conectata extern);

 - Sock - comunicatii socket (pâna la 16 sesiuni UDP, TCP si HTTP);

 - Net - controleaza portul Ethernet;

 - Wln - se ocupa de interfata Wi-Fi (necesita modulul add-on GA1000);

 - Ssi - implementeaza pâna la patru canale de interfata sincrona seriala (SSI), suporta SPI, I2C, clock/data etc .;

 - Ser - responsabil de patru porturi seriale (UART, Wiegand si moduri de clock/data);

 - Io - gestioneaza liniile I/O, porturile si sase întreruperi;

 - Rtc - urmareste data si ora;

 - Fd - gestioneaza sistemul de fisiere de memorie flash si accesul sectorial direct;

 - Stor - ofera acces la EEPROM;

 - Romfile - faciliteaza accesul la fitierele de resurse (date fixe);

 - Pppoe - ofera acces la Internet printr-un modem ADSL;

 - Ppp - ofera acces la Internet printr-un modem serial (GPRS, POTS, etc.);

 - Pat - reda modele pe LED-urile de stare verde si rosu;

 - Beep - genereaza modele buzzer;

 - Buton - monitorizeaza butonul MD (setare);

 - Sys - responsabil de dev
