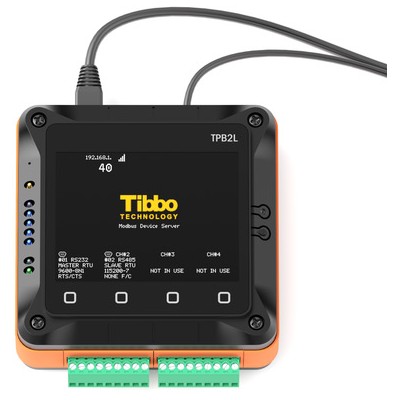

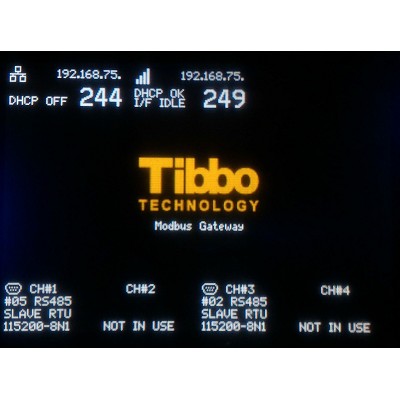

Convertorul de protocol Modbus de la Tibbo rutează mesajele Modbus între masterii și sclavii Modbus TCP, Modbus ASCII și Modbus RTU. Acest gateway Modbus poate fi utilizat în practic orice sistem datorita flexibilitatii și adaptabilitatii lui.Configurația de mai jos implementează gateway-uri Modbus cu 4 porturi potrivite pentru majoritatea aplicațiilor. Ecranul LCD permite aparatului să afișeze informații de stare utile. Configurația poate fi comandata cu sau fără port Wi-Fi.
Deoarece dispozitivele Tibbo Project System sunt modulare, puteți personaliza cu ușurință un Modbus Gateway. De exemplu, puteți să amestecați diferite tipuri de porturi într-un singur dispozitiv, să modificați numărul de porturi, tipul de conectori, să alegeți o altă sursă de alimentare, să decideți dacă aveți nevoie de o interfață Wi-Fi și așa mai departe.

Specificatii:

Modbus Gateway:

Port Ethernet 100 / 10Mb.

Portul Wi-Fi opțional:

-Support pentru securitatea WEP / WPA / WPA2.

-Comutarea automată la portul Wi-Fi ori de câte ori interfața Ethernet devine inactivă (cablul Ethernet este deconectat).

Selectarea configurației IP static sau IP prin DHCP.

Porturi seriale:

Până la patru porturi RS232, RS485 sau RS232 / 422 / 485;

Baudrate până la 460.800bps;

Controlul fluxului RTS / CTS opțional.

Suport pentru până la 8 master TCP și până la 4 slave TCP.

Rutarea flexibilă:

-Rutarea mesajelor Modbus TCP, Modbus RTU și Modbus ASCII în orice direcție:

Modbus TCP -> Modbus RTU sau ASCII;

Modbus RTU sau ASCII -> Modbus TCP;

Modbus TCP -> Modbus TCP;

Modbus RTU sau ASCII -> Modbus RTU sau ASCII.

-Slave ID-based routing (funcționează pentru toate tipurile de Modbus Master);

Trasarea bazată pe portul oTCP (numai pentru Modbus TCP Masters); sunt disponibile patru porturi;

-Schimbarea ID-ului.


Configurare:

-prin utilitarul DS Manager;

-prin interfața web.

Indicarea stării:

-Utilizarea LED-urilor;

-Pe afișaj.

Monitorizarea funcționării:

Convertorul de protocol Modbus poate fi monitorizat utilizând protocolul SNMP;

Alimentare 12V sau 24V; Alimentare PoE opțională.
